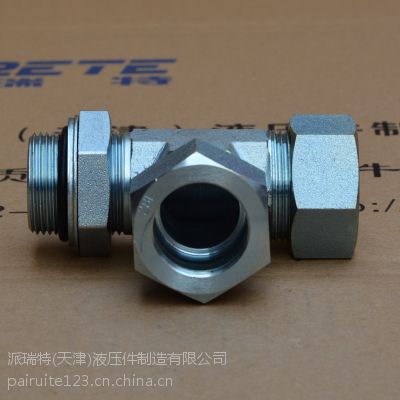

| 加工定制：是 | 型号：ACCH-OG ADDH-OG | 材质：碳钢 |
| 品牌：派瑞特 | 连接型式：卡套式 | 适用范围：工程机械、船舶、液压设备、电力设备、石油机械、航天航空、煤矿机械等高压管路的连接。 |
| 代 号 | 螺 纹 THREAD | 管子外径D1,D2 | O 形圈 | 尺 寸 DIMENSIONS | 压力等级 | ||||||
| PART NO. | E,F | G | TUBE O.D. | O RING | l1,l2 | L1,L2 | L3 | S1 | S2,S3 | S4 | MPa |
| ACCH-12-12-10OG | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 13 | 28 | 26.5 | 11 | 14 | 14 | 31.5 轻系列 L |
| ACCH-14-14-12OG | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 15.5 | 30.5 | 32 | 14 | 17 | 17 | |
| ACCH-16-16-14OG | M16X1.5 | M14X1.5 | 10 | O11.3X2.4 | 17.5 | 32.5 | 34 | 16 | 19 | 19 | |
| ACCH-18-18-16OG | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 19 | 34 | 36 | 19 | 22 | 22 | |
| ACCH-22-22-18OG | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 22 | 37 | 39.5 | 22 | 27 | 24 | |
| ACCH-26-26-22OG | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 25.5 | 42 | 43.5 | 27 | 32 | 27 | |
| ACCH-30-30-27OG | M30X2 | M27X2 | 22 | O23.5X3.0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16 轻系列 |
| ACCH-36-36-33OG | M36X2 | M33X2 | 28 | O29.2X3.0 | 33.3 | 49.8 | 54 | 36 | 41 | 41 | |
| ADDH-14-14-12OG | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 17.5 | 32.5 | 32 | 14 | 17 | 17 | 63 重系列 S |
| ADDH-16-16-14OG | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 18.7 | 33.7 | 34 | 16 | 19 | 19 | |
| ADDH-18-18-16OG | M18X1.5 | M16X1.5 | 10 | O13.3X2.4 | 19.5 | 36 | 36 | 19 | 22 | 22 | |
| ADDH-20-20-18OG | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 19.5 | 36 | 37 | 19 | 24 | 24 | |
| ADDH-24-24-22OG | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 24 | 42 | 37.5 | 24 | 30 | 27 | |
| ADDH-30-30-27OG | M30X2 | M27X2 | 20 | O23.5X3.0 | 28.3 | 49.8 | 50 | 30 | 36 | 32 | 40 重系列 S |
| ADDH-36-36-33OG | M36X2 | M33X2 | 25 | O29.2X3.0 | 32.8 | 56.8 | 54 | 36 | 46 | 41 | |
| ADDH-42-42-42OG | M42X2 | M42X2 | 30 | O38.5X3.0 | 36.2 | 62.7 | 57.2 | 41 | 50 | 50 | |
| 注：1 如需带卡套及卡套螺母整套订货，则请在代号后加“RN”,如ACCH-30-30-27OG/RN。 2 G端与*** 9974-1油口相配，去掉挡圈则与 *** 6149-1油口相配。 Note：1 In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example ACCH-30-30-27OG/RN. 2 G end is connected with *** 9974-1 port and connected with *** 6149-1 port without retaining ring. | |||||||||||
派瑞特24°锥硬管卡套接头采用***加工制造，符合***8434-1标准、DIN2353标准、DIN
3861标准。公制端螺纹符合DIN ***6149标准、DIN EN ***9974标准，BSPP英制管螺纹符合***
1179标准、DIN3852 T11标准、DIN3852 T2标准， UN/UNF美制螺纹符合***11926标准，NPT
/NPTF螺纹符合SAE J476标准，BSPT英制锥螺纹符合*** 7标准。国际化标准的应用确保了派瑞特卡
套接头与世界各制造商提供的产品具有优良的互换性。
派瑞特卡套接头按压力级别可以分三种：LL级为超轻型，工作压力10MPA(100bar 1450PSI)
；L型为轻型，工作压力16-31.5MPA(160-31.5bar 2320-4570PSI)；S级为重型，工作压力40-
63PA（580-630bar 800-9135PSI）
按材质可分为：碳钢（代号为CS，默认无）；不锈钢（代号为SS）；黄铜（代号为B），可以根
据客户要求定制特殊材质的管接头。
