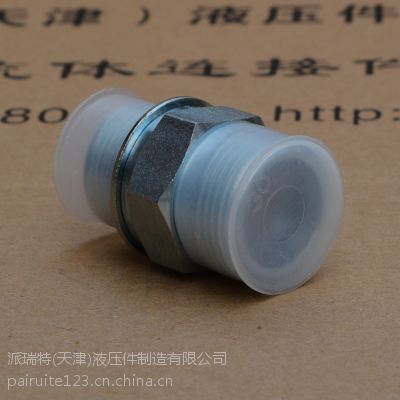

| 加工定制：是 | 型号：1CG 1DG | 材质：碳钢 |
| 品牌：派瑞特 | 连接型式：卡套式 | 适用范围：工程机械、船舶、液压设备、电力设备、石油机械、航天航空、煤矿机械等高压管路的连接。 |
| 代 号 | 螺 纹 THREAD | 管子外径 TUBE O.D. | 尺 寸 DIMENSIONS | 压力等级 | |||||
| PART NO. | E | F | D1 | B | l1 | L1 | S1 | S2 | MPa |
| 1CG-12-02 | M12X1.5 | G1/8"X28 | 6 | 9.5 | 8.5 | 23 | 14 | 14 | 31.5 轻系列 L |
| 1CG-12-04 | M12X1.5 | G1/4"X19 | 6 | 10 | 10 | 25 | 19 | 14 | |
| 1CG-14-04 | M14x1.5 | G1/4"X19 | 8 | 10 | 10 | 25 | 19 | 17 | |
| 1CG-14-06 | M14x1.5 | G3/8"X19 | 8 | 11.5 | 11.5 | 26 | 22 | 17 | |
| 1CG-14-08 | M14x1.5 | G1/2"X14 | 8 | 14 | 13 | 27.5 | 27 | 34 | |
| 1CG-16-04 | M16x1.5 | G1/4"X19 | 10 | 10 | 11 | 26 | 19 | 19 | |
| 1CG-16-06 | M16x1.5 | G3/8"X19 | 10 | 11.5 | 12.5 | 27 | 22 | 19 | |
| 1CG-16-08 | M16x1.5 | G1/2"X14 | 10 | 14 | 14 | 29 | 27 | 19 | |
| 1CG-18-06 | M18x1.5 | G3/8"X19 | 12 | 11.5 | 12.5 | 27 | 22 | 22 | |
| 1CG-18-08 | M18x1.5 | G1/2"X14 | 12 | 14 | 13 | 28 | 27 | 22 | |
| 1CG-22-06 | M22x1.5 | G3/8"X19 | 15 | 11.5 | 13.5 | 29 | 24 | 27 | |
| 1CG-22-08 | M22x1.5 | G1/2"X14 | 15 | 14 | 14 | 29 | 27 | 27 | |
| 1CG-22-12 | M22x1.5 | G3/4"X14 | 15 | 15.5 | 20 | 30 | 32 | 32 | |
| 1CG-26-08 | M26x1.5 | G1/2"X14 | 18 | 14 | 14.5 | 31 | 27 | 32 | |
| 1CG-26-12 | M26x1.5 | G3/4"X14 | 18 | 15.5 | 14.5 | 32 | 32 | 32 | |
| 1CG-30-12 | M30x2 | G3/4"X14 | 22 | 15.5 | 16.5 | 33 | 32 | 36 | 16 轻系列 L |
| 1CG-30-16 | M30x2 | G1"X11 | 22 | 18 | 17.5 | 35 | 41 | 36 | |
| 1CG-36-16 | M36x2 | G1"X11 | 28 | 18 | 17.5 | 34 | 41 | 41 | |
| 1CG-45-20 | M45x2 | G1.1/4"X11 | 35 | 20 | 17.5 | 39 | 50 | 50 | |
| 1CG-52-20 | M52X2 | G1.1/4"X11 | 42 | 20 | 19 | 42 | 55 | 60 | |
| 1CG-52-24 | M52x2 | G1.1/2"X11 | 42 | 21.5 | 19 | 42 | 55 | 60 | |
| 1CG-52-32 | M52x2 | G2"X11 | 42 | 24.5 | 25 | 44 | 70 | 60 | |
| 1DG-14-04 | M14X1.5 | G1/4"X19 | 6 | 10 | 13 | 28 | 19 | 17 | 63 重系列 S |
| 1DG-16-04 | M16X1.5 | G1/4"X19 | 8 | 10 | 15 | 31 | 19 | 19 | |
| 1DG-18-04 | M18x1.5 | G1/4"X19 | 10 | 10 | 14.5 | 31 | 19 | 22 | |
| 1DG-18-06 | M18x1.5 | G3/8"X19 | 10 | 11.5 | 15 | 31 | 22 | 22 | |
| 1DG-20-06 | M20x1.5 | G3/8"X19 | 12 | 11.5 | 17 | 32 | 22 | 24 | |
| 1DG-20-08 | M20x1.5 | G1/2"X14 | 12 | 14 | 17.5 | 34 | 27 | 24 | |
| 1DG-22-06 | M22x1.5 | G3/8"X19 | 14 | 11.5 | 19 | 37 | 24 | 27 | |
| 1DG-22-08 | M22x1.5 | G1/2"X14 | 14 | 14 | 19 | 37 | 27 | 27 | |
| 1DG-24-04 | M24x1.5 | G1/4"X19 | 16 | 11 | 18 | 37 | 27 | 30 | |
| 1DG-24-08 | M24x1.5 | G1/2"X14 | 16 | 14 | 18.5 | 37 | 27 | 30 | 40 重系列 S |
| 1DG-30-12 | M30x2 | G3/4"X14 | 20 | 15.5 | 20.5 | 42 | 32 | 36 | |
| 1DG-36-12 | M36x2 | G3/4"X14 | 25 | 15.5 | 23 | 47 | 41 | 46 | |
| 1DG-36-16 | M36x2 | G1"X11 | 25 | 18 | 17.5 | 47 | 41 | 46 | |
| 1DG-42-16 | M42x2 | G1"X11 | 30 | 18 | 23.5 | 48 | 46 | 50 | |
| 1DG-42-20 | M42x2 | G1.1/4"X11 | 30 | 20 | 23.5 | 50 | 50 | 50 | |
| 1DG-52-24 | M52x2 | G1.1/2"X11 | 38 | 21.5 | 26 | 57 | 55 | 60 | 31.5重系列S |
| 注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”,如1DG-20-08RN。 Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 1DG-20-08RN. | |||||||||
派瑞特24°锥硬管卡套接头采用***加工制造，符合***8434-1标准、DIN2353标准、DIN
3861标准。公制端螺纹符合DIN ***6149标准、DIN EN ***9974标准，BSPP英制管螺纹符合***
1179标准、DIN3852 T11标准、DIN3852 T2标准， UN/UNF美制螺纹符合***11926标准，NPT
/NPTF螺纹符合SAE J476标准，BSPT英制锥螺纹符合*** 7标准。国际化标准的应用确保了派瑞特卡
套接头与世界各制造商提供的产品具有优良的互换性。
派瑞特卡套接头按压力级别可以分三种：LL级为超轻型，工作压力10MPA(100bar 1450PSI)
；L型为轻型，工作压力16-31.5MPA(160-31.5bar 2320-4570PSI)；S级为重型，工作压力40-
63PA（580-630bar 800-9135PSI）
按材质可分为：碳钢（代号为CS，默认无）；不锈钢（代号为SS）；黄铜（代号为B），可以根
据客户要求定制特殊材质的管接头。
我们可以帮助您完成产品的选型，解决您因为产品种类繁多无法准确快速选型的苦恼；我们将为
您提供专业的技术支持与服务，解决您在安装使用过程中遇到的诸多问题。
购卡套接头请选派瑞特，我们将为您提供优质的产品、专业的服务。让您买的放心，用的省心！
